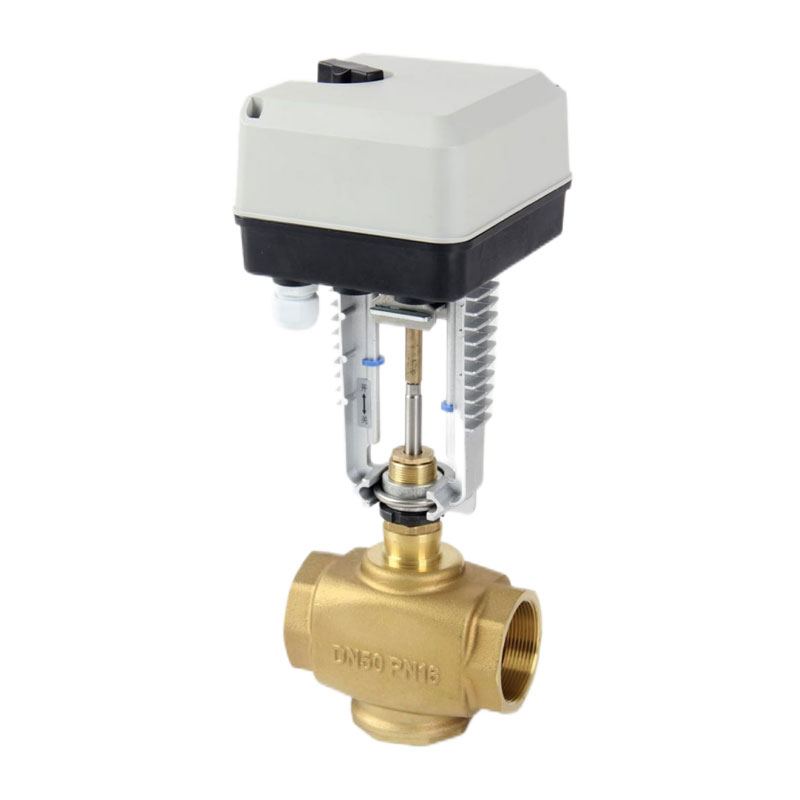

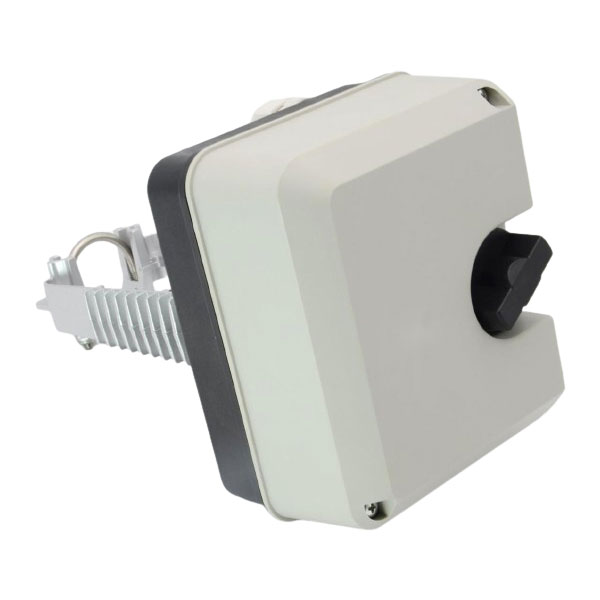

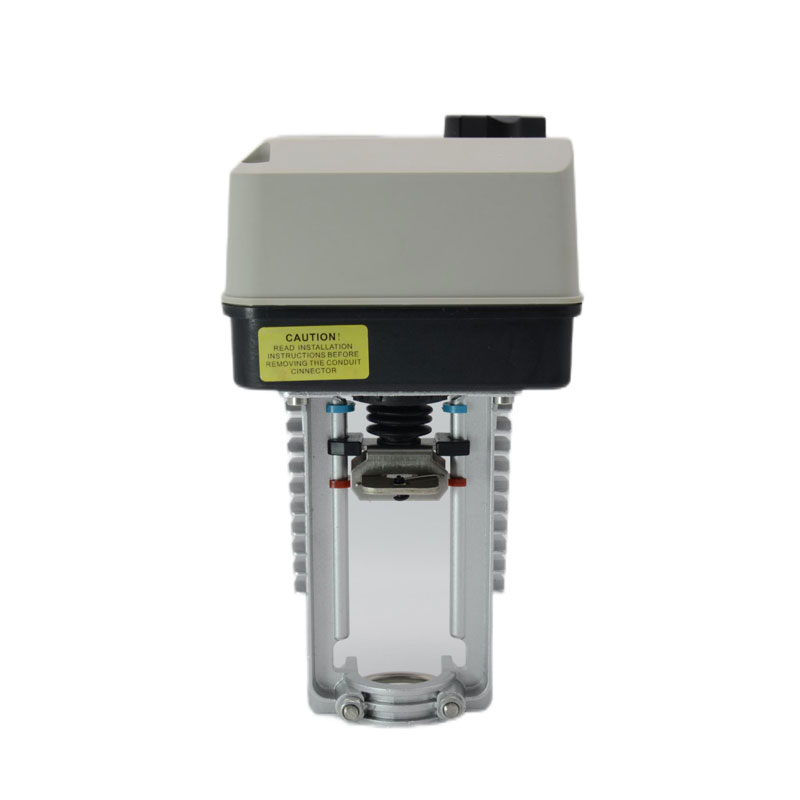

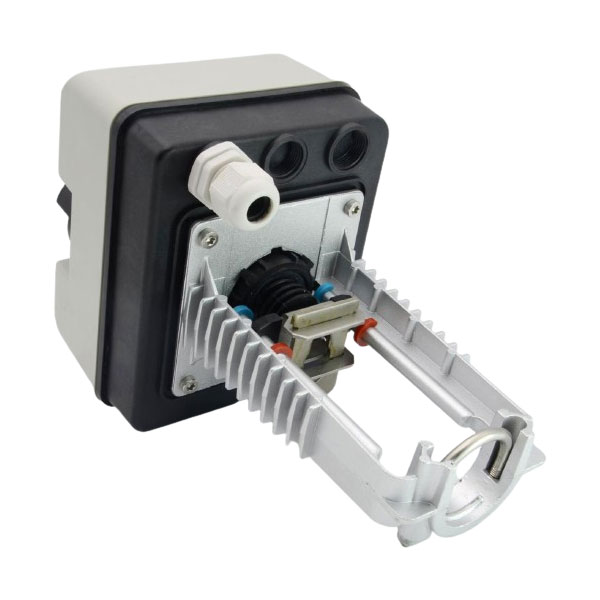

A8088 సిరీస్ ఎలక్ట్రిక్ యాక్యుయేటర్

A8088 యాక్యుయేటర్ రెండు రకాల మారే విలువను కలిగి ఉంది (31) మరియు అనలాగ్ విలువ (32), ఇవి DN40 /తో సరిపోలాయి DN50 / DN65 రెగ్యులేటింగ్ వాల్వ్. ఇది గాలిలో విస్తృతంగా ఉపయోగించబడుతుంది కండిషనింగ్, శీతలీకరణ, తాపన మరియు భవనం సంస్థాపన సాధారణ మరియు వేగవంతమైన ఆటోమేటిక్ నియంత్రణ వ్యవస్థలు, ఇది మాధ్యమాన్ని ఖచ్చితంగా సర్దుబాటు చేయగలదు ప్రయోజనం సాధించడానికి వ్యవస్థలో ప్రవాహం ఉష్ణోగ్రత, పీడనం మరియు శక్తి పొదుపు నియంత్రణ

విచారణ పంపండి

ఉత్పత్తి వివరణ

ఉత్పత్తి లక్షణాలు

◆ కనెక్ట్ రాడ్ అవసరం లేదు, సాధారణ మరియు శీఘ్ర సంస్థాపన

◆ తక్కువ శక్తి వినియోగం, నిర్వహణ-రహితం

◆ ఫెయిల్-సేఫ్ పొజిషన్ ఐచ్ఛికం (నియంత్రణ సిగ్నల్ లేనప్పుడు)

◆ DC0 (2) ~ 10V ఇన్‌పుట్ సిగ్నల్ (అనలాగ్)

◆ DC2 ~ 10V ఫీడ్‌బ్యాక్ సిగ్నల్ (అనలాగ్)

◆ ముగింపు పాయింట్ పరిమితి మరియు మాన్యువల్ స్విచ్

◆ వ్యతిరేక తుప్పు డిజైన్

◆ ఖచ్చితమైన వాల్వ్ పొజిషనింగ్

◆ స్ట్రోక్ అడాప్టివ్ ఫంక్షన్ (అనలాగ్)

సాంకేతిక పారామితులు

విద్యుత్ లక్షణాలు	AC24V 50/60Hz	ఉపయోగించిన పదార్థాలు	గేర్లు: POM, నైలాన్
డ్రైవ్ థ్రస్ట్	800 న్యూటన్లు		తగ్గించే తక్కువ ప్లేట్: గాల్వనైజ్డ్ స్టీల్
శక్తి	గరిష్టంగా 12VA (AC24V వద్ద)		బ్రాకెట్: డై-కాస్ట్ అల్యూమినియం మిశ్రమం
ప్రభావవంతమైన ప్రయాణం	20/40మి.మీ		షెల్: ఫ్లేమ్ రిటార్డెంట్ ABS ఇంజనీరింగ్ ప్లాస్టిక్
ప్రయాణ సమయం	ఫ్రీక్వెన్సీ 50Hz,114s ఉన్నప్పుడు ఫ్రీక్వెన్సీ 60Hz,95s	ఉష్ణోగ్రత పరిమితి	పరిసర ఉష్ణోగ్రత: -10 ~ 50 ° C నిల్వ ఉష్ణోగ్రత: -40 〜50 ° C
అవుట్పుట్ నిరోధకత	1KQ	తేమ	1% ~ 95% RH నాన్-కండెన్సింగ్
రక్షణ స్థాయి	IP54	ద్రవ ఉష్ణోగ్రత	<150℃
బరువు	2.4 కిలోలు	శరీర లక్షణాలు	DN40 / DN50 / DN65 (నియంత్రణ వాల్వ్)

వైరింగ్ రేఖాచిత్రం

ఉత్పత్తి సంస్థాపన

1. డ్రైవర్‌ను వాల్వ్ బాడీ ఎగువ మెడలో ఉంచండి, సెట్ స్క్రూను బిగించడానికి 4mm అలెన్ రెంచ్ ఉపయోగించండి.
(గమనిక: ముందుగా కుడి స్క్రూను పరిష్కరించండి)

2. స్ప్రింగ్-సైడ్ నుండి స్థిర బిగింపును నెట్టడానికి నెట్టండి; స్టెమ్ క్యాప్‌ని ఎత్తండి మరియు స్టెమ్ క్యాప్ హెడ్‌ని ఫిక్స్‌డ్‌లో ఇన్‌స్టాల్ చేయండి బిగింపు గాడి

3. స్టెమ్ క్యాప్ యొక్క ఫిక్సింగ్ బిగింపును విప్పండి, ఆపై స్టెమ్ క్యాప్‌ను బిగించండి; ఫిక్స్‌డ్‌క్లాంప్ స్టెమ్ క్యాప్‌ను బిగించిందని నిర్ధారించుకోండి.

4. మాన్యువల్ ఆపరేషనల్ రోటరీ బటన్‌ను విప్పు, ఆపై విప్పు డ్రైవ్ హౌసింగ్ యొక్క స్క్రూ, కోవ్‌ను తెరవండి

ఉత్పత్తి ఆపరేషన్

డ్రైవ్ వాల్వ్ కాండం పైకి లేదా క్రిందికి రివర్సిబుల్ సింక్రోనస్ మోటార్ ద్వారా నడపబడుతుంది. వాల్వ్ చేయగలిగినప్పుడు పూర్తిగా తెరవబడినా లేదా మూసివేయబడినా, డ్రైవర్‌పై ప్రతిచర్య శక్తి ఉత్పన్నమవుతుంది, డ్రైవర్‌లోని మైక్రో స్విచ్ చేస్తుంది శక్తిని తగ్గించండి మరియు డ్రైవర్ పని చేయడం ఆపివేస్తుంది. సిగ్నల్ లేనప్పుడు స్థిరంగా ఏ పాయింట్ వద్దనైనా ఆపండి. డ్రైవ్ యొక్క ఇంక్రిమెంటల్ కంట్రోలర్ పంపిన సిగ్నల్ మోటారును సవ్యదిశలో తిప్పేలా చేస్తుంది లేదా అపసవ్య దిశలో

మోడల్ పరిమాణం

ముందుజాగ్రత్తలు

◆డ్రైవర్‌ను రిపేర్ చేస్తున్నప్పుడు, యంత్ర భాగాలకు నష్టం జరగకుండా విద్యుత్ సరఫరాను నిలిపివేయాలి లేదా ప్రాణనష్టం కలిగించడానికి విద్యుత్ లీకేజీని నివారించండి.

◆ పవర్ కనెక్ట్ అయినప్పుడు, వైర్‌ను కనెక్ట్ చేయడానికి లేదా డిస్‌కనెక్ట్ చేయడానికి ప్రయత్నించవద్దు.

◆ నీటి లీకేజీని నివారించడానికి మరియు అంతర్గత భాగాలు మరియు మోటార్లకు నష్టం జరగకుండా డ్రైవర్ తప్పనిసరిగా రక్షించబడాలి.

◆ డ్రైవర్ థర్మల్ ఇన్సులేషన్ పదార్థంతో కప్పబడి ఉండకూడదు.
