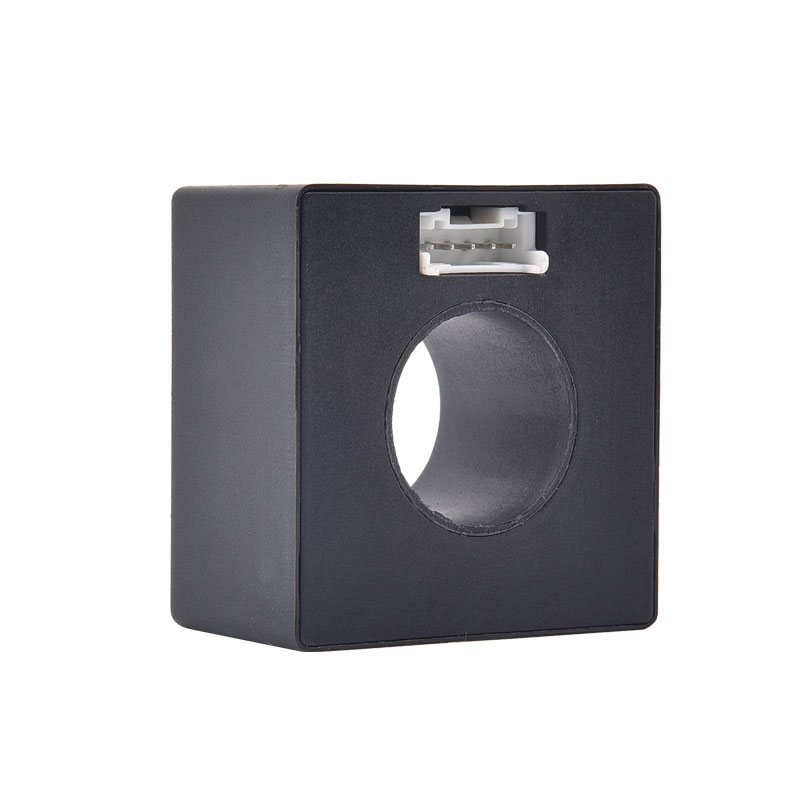

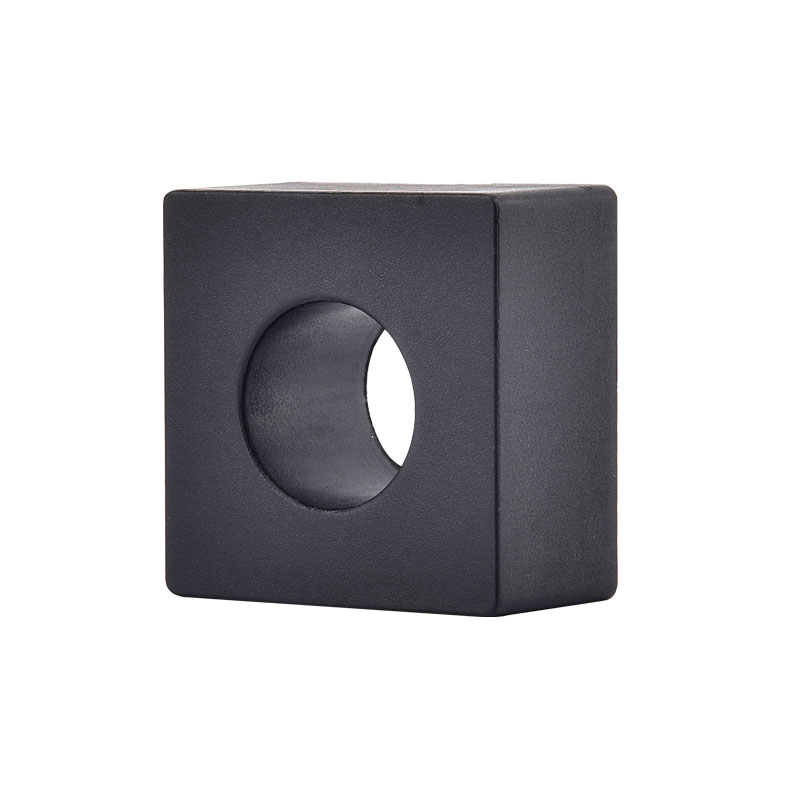

అధిక ఖచ్చితమైన B- రకం లీకేజ్ సెన్సార్

జింకోంగ్ ఒక ప్రొఫెషనల్ హై ఖచ్చితమైన బి-టైప్ లీకేజ్ సెన్సార్ తయారీదారు మరియు సరఫరాదారు, చాలా సంవత్సరాల అనుభవం ఉంది. అధిక ఖచ్చితమైన బి-టైప్ లీకేజ్ సెన్సార్ చాలా అనువర్తనాలను తీర్చగలదు, మీరు మా నాణ్యమైన సేవలపై ఆసక్తి కలిగి ఉంటే, మీరు ఇప్పుడు మమ్మల్ని సంప్రదించవచ్చు మరియు మేము వెంటనే మీ వద్దకు తిరిగి వస్తాము. ఈ పరికరాల యొక్క ముఖ్యమైన భద్రతా పనితీరు భూమికి వ్యతిరేకంగా పవర్ మాడ్యూల్స్ నుండి మొత్తం వ్యవస్థ యొక్క లీకేజ్ కరెంట్ యొక్క పర్యవేక్షణ. లోపభూయిష్ట వ్యవస్థ ప్రజలకు ప్రమాదకరంగా మారుతుంది లేదా మంటలకు కారణమవుతుంది. ఇది ఇప్పటివరకు వచ్చే ముందు, పవర్ మాడ్యూళ్ళను గ్రిడ్ నుండి డిస్‌కనెక్ట్ చేయాలి. లీకేజ్ కరెంట్‌లో DC మరియు AC భాగాలు ఉన్నాయి. అందువల్ల AC/DC- సెన్సిటివ్ మానిటరింగ్ యూనిట్ అవసరం.

విచారణ పంపండి

ఉత్పత్తి వివరణ

జింకోంగ్ అధిక ఖచ్చితమైన B- రకం లీకేజ్ సెన్సార్ తయారీదారు మరియు సరఫరాదారు, ఇది నాణ్యమైన సేవకు ప్రసిద్ది చెందింది. వెన్జౌ జింకాంగ్ దిగుమతి & ఎగుమతి కో., లిమిటెడ్ అనేది శాస్త్రీయ పరిశోధన, ఉత్పత్తి మరియు అమ్మకాలను సమగ్రపరిచే ఒక వినూత్న సంస్థ. సంస్థ యొక్క సేల్స్ నెట్‌వర్క్ అనేక దేశాలు మరియు యూరప్ మరియు ఆగ్నేయాసియా వంటి ప్రాంతాలను వర్తిస్తుంది మరియు దాని ఉత్పత్తి నాణ్యత మరియు సేవ వినియోగదారులకు మంచి ఆదరణ పొందాయి. మీరు మా నుండి అధిక ఖచ్చితమైన B- రకం లీకేజ్ సెన్సార్‌ను కొనుగోలు చేయమని హామీ ఇవ్వవచ్చు.

లక్షణాలు

Supply సింగిల్ సప్లై +5 వి

■ అధిక మరియు తక్కువ స్థాయి అవుట్పుట్

■ స్వీయ-పరీక్ష ఫంక్షన్

Pc పిసిబి బోర్డులో అమర్చారు

అనువర్తనాలు

■ గ్రౌండ్ ఫాల్ట్ డిటెక్షన్

■ ఎలక్ట్రిక్ వెహికల్ ఛార్జ్ స్టేషన్

■ కన్వర్టర్ లీకేజ్ కరెంట్ డిటెక్షన్

ప్రామాణిక

6 IEC 62752 అవశేష ప్రస్తుత అవసరాలకు వర్తిస్తుంది

IC IEC 62955 RDC-MD కోసం అవశేష ప్రస్తుత అవసరాలకు వర్తిస్తుంది

■ భాగాలు పూర్తి-నింపిన ROHS/REACK రూపకల్పన

అవలోకనం

ఈ పరికరాల యొక్క ముఖ్యమైన భద్రతా పని భూమికి వ్యతిరేకంగా పవర్ మాడ్యూళ్ళ నుండి మొత్తం వ్యవస్థ యొక్క లీకేజ్ కరెంట్ యొక్క పర్యవేక్షణ. లోపభూయిష్ట వ్యవస్థ ప్రజలకు ప్రమాదకరంగా మారుతుంది లేదా మంటలకు కారణమవుతుంది. ఇది ఇప్పటివరకు వచ్చే ముందు, పవర్ మాడ్యూళ్ళను గ్రిడ్ నుండి డిస్‌కనెక్ట్ చేయాలి. లీకేజ్ కరెంట్‌లో DC మరియు AC భాగాలు ఉన్నాయి. అందువల్ల AC/DC- సెన్సిటివ్ మానిటరింగ్ యూనిట్ అవసరం.

XKCA సిరీస్ అవశేష ప్రస్తుత డిటెక్షన్ మాడ్యూల్ విస్తృతంగా వర్తిస్తుంది, ముఖ్యంగా ఎలక్ట్రిక్ వాహనాలు, ఎలక్ట్రిక్ మోటార్ సైకిళ్ళు, ఎలక్ట్రిక్ సైకిళ్ళు, ఛార్జింగ్ ఫీజులు మరియు విద్యుత్ భద్రతా నిర్వహణ కోసం పబ్లిక్ ఛార్జింగ్ స్టేషన్లలో. ఇది సాధారణ వినియోగం మరియు సులభమైన సంస్థాపనను అందిస్తుంది.

సాధారణ అప్లికేషన్ స్కీమాటిక్

పిన్ నిర్వచనం

పిన్ సంఖ్య	చిహ్నం	పిన్ రకం	విధులు
1	Vdd	శక్తి	మాడ్యూల్ విద్యుత్ సరఫరా, ప్రామాణిక వోల్టేజ్ 5VDC వోల్టేజ్ ఇన్పుట్ 4.85 ~ 5.15vdc, పవర్ అవుట్పుట్ సామర్ధ్యం> 100mA లోపు ఉండాలి విద్యుత్ సరఫరా అలలు m 150mv
2	ట్రిప్	అవుట్పుట్	అవశేష కరెంట్ ప్రవేశాన్ని మించినప్పుడు, అవుట్పుట్ స్థాయి దిగువ నుండి అధికంగా మారుతుంది
3	Gnd	శక్తి	గ్రౌండ్
4	కాల్	ఇన్పుట్	ఈ పిన్ను 0vdc కు నిర్వహించినప్పుడు, మాడ్యూల్ సున్నా-పాయింట్-డ్రిఫ్ట్‌ను లెక్కించి, క్రమాంకనం ఆపరేషన్ పూర్తి చేయడానికి MCU లో నమోదు చేయడానికి విలువను నిల్వ చేస్తుంది. CAL ఫంక్షన్‌ను ఉపయోగిస్తున్నప్పుడు, అవశేష ప్రస్తుత ప్రవాహం లేదని నిర్ధారించడానికి ప్రధాన సర్క్యూట్ కట్-ఆఫ్ చేయాలి
5	పరీక్ష	ఇన్పుట్	ఛార్జింగ్ ప్రారంభించే ముందు, ఉత్పత్తి సాధారణంగా పనిచేస్తుందో లేదో ధృవీకరించడానికి ఈ పిన్ ద్వారా ఉత్పత్తిపై అనుకరణ పరీక్ష చేయండి

విద్యుత్/విశ్వసనీయత లక్షణాలు

	చార్	నిమి	TYP	గరిష్టంగా	యూనిట్
1	ప్రాధమిక నామమాత్రపు RMS కరెంట్ (1PHASE / 3PHASE)		32	80	A
2	సరఫరా వోల్టేజ్	4.85	5	5.15	V
3	సాపేక్ష ఆర్ద్రత			95	%
4	పరిసర ఆపరేషన్ ఉష్ణోగ్రత	-40		+105	℃
5	పరిసర నిల్వ ఉష్ణోగ్రత	-20		+65	℃
6	విద్యుత్ వినియోగం			≤110	MW
7	వోల్టేజ్ ఇన్పుట్/అవుట్పుట్, తక్కువ స్థాయి	0		0.6	V
8	వోల్టేజ్ ఇన్పుట్/అవుట్పుట్, అధిక స్థాయి	4.2		5	V
9	సైద్ధాంతిక రూపకల్పన జీవితం		≧ 20		Yr
10	ఆపరేటింగ్ ఎత్తు			≤4000	m

ట్రిప్-కరెంట్ (అవశేష ప్రస్తుత సంబంధిత లక్షణాలు)

	వావ్	ఫ్రీక్	నిమి	TYP	గరిష్టంగా	యూనిట్
1	S-DC	-	3	4.5	6	మా
2	2 పిడిసి	-	3.5	5	7	మా
3	3 పిడిసి	-	3.1	4.5	6.2	మా

ట్రిప్-టైమ్ (అవశేష ప్రస్తుత సంబంధిత లక్షణాలు)

	వావ్	ఫ్రీక్	ప్రస్తుత	TYP	గరిష్టంగా	యూనిట్
1	S-DC	-	6 మా	100	1000	ఎంఎస్
2	S-DC	-	60 ఎంఏ	50	300	ఎంఎస్
3	S-DC	-	200mA	50	100	ఎంఎస్
4	2 పిడిసి	-	60 ఎంఏ	50	300	ఎంఎస్
5	2 పిడిసి	-	200mA	50	100	ఎంఎస్
6	3 పిడిసి	-	60 ఎంఏ	50	300	ఎంఎస్
7	3 పిడిసి	-	200mA	50	100	ఎంఎస్

నోట్రిప్-టైమ్ (అవశేష ప్రస్తుత సంబంధిత లక్షణాలు)

	వావ్	ఫ్రీక్	ప్రస్తుత	తక్కువ పరిమితి	యూనిట్
1	ఎసి	50hz	30mA	∞	ఎంఎస్
2	ఎసి	50hz	60 ఎంఏ	300	ఎంఎస్
3	ఎసి	50hz	150 ఎంఏ	80	ఎంఎస్
4	ఎసి	50hz	5 ఎ	80	ఎంఎస్

ఉత్పత్తి పరిమాణం (MM).

గమనిక: టెర్మినల్ వైర్లను అనుకూలీకరించవచ్చు.

టైమింగ్ రేఖాచిత్రం

■ VDD పవర్-అప్ స్పీడ్ ≤ 5ms/v

■ T1 నిరీక్షణ సమయానికి, ఇది T1 ≥ 100ms సూచించబడింది

■ 50ms≤ t2≤100ms, కాల్ పిన్ 50ms కన్నా ఎక్కువ సమయం, ఉత్పత్తి సున్నా దశలోకి ప్రవేశించడం ప్రారంభిస్తుంది

■ T3≥500ms మరియు సున్నా పూర్తయ్యే వరకు వేచి ఉండండి

■ T4≈400ms, మరియు టెస్ట్ సెల్ఫ్-టెస్ట్ సిగ్నల్ ఎనేబుల్ టి 3 పూర్తయ్యే వరకు వేచి ఉండాలి

■ ట్రిప్ పిన్ అవుట్పుట్ అధిక వ్యవధి tx = 100ms (స్వీయ-పరీక్ష ఫంక్షన్‌ను ధృవీకరించండి)

■ ty = 100ms అనేది ట్రిప్ పిన్ హై లెవల్ ఫేడింగ్ సమయం (స్వీయ-పరీక్ష ధృవీకరణను నిలిపివేస్తుంది)

స్వీయ-పరీక్ష సర్క్యూట్

సిమ్యువల్ DC అవశేష కరెంట్‌ను ఉత్పత్తి చేయడానికి ZCT లో ■ 2 వైడింగ్
విలువను ఉత్పత్తి చేయడానికి VDD ని ఉపయోగించడం ద్వారా = 6.53 MADC అనుకరణ అవశేష కరెంట్
■ ఈ కరెంట్ సిస్టమ్ సరిగ్గా పనిచేస్తుందో లేదో పరీక్షించడానికి అత్యంత పరిమితం చేయబడిన ట్రిప్పింగ్ పరిస్థితి

డిజిటల్ సిగ్నల్ ఫ్లిప్ థ్రెషోల్డ్

Sign సిగ్నల్ డోలనాన్ని నివారించడానికి, ట్రిప్పింగ్ సిగ్నల్ అవుట్పుట్ ఫ్లిప్పింగ్ ట్రిప్పింగ్ థ్రెషోల్డ్ మరియు రికవరీ థ్రెషోల్డ్‌తో సెట్ చేయబడింది

The ట్రిప్పింగ్ థ్రెషోల్డ్ చేరుకున్నప్పుడు， సంబంధిత X- అవుట్ ఫ్లిప్ ， మరియు రికవరీ పరిమితికి ప్రస్తుత తగ్గినప్పుడు , సంబంధిత ఎక్స్-అవుట్ ఫ్లిప్ మళ్ళీ, తిరిగి తక్కువ స్థాయి స్థితికి
