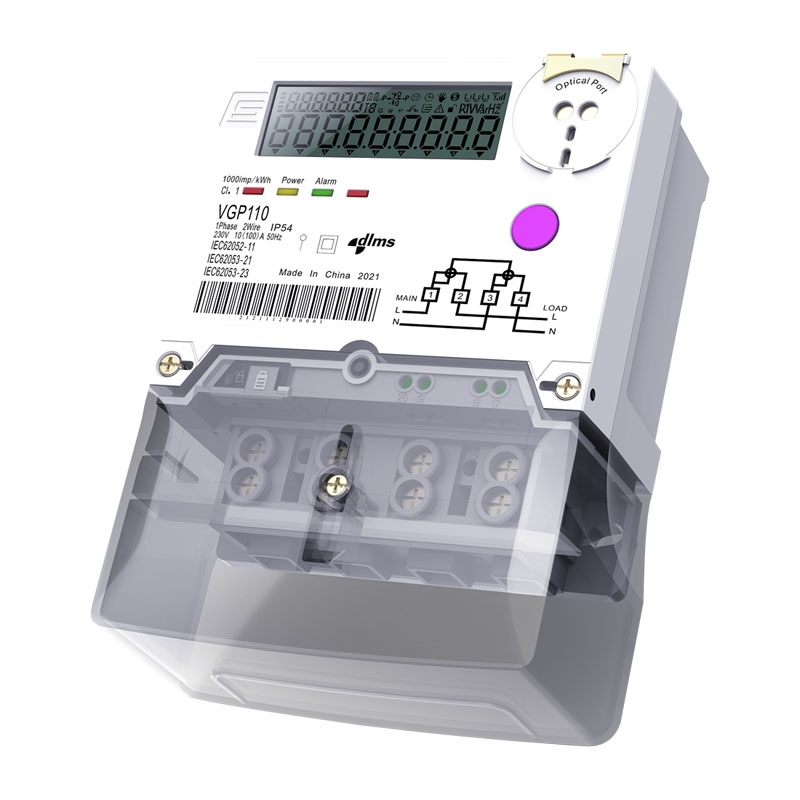

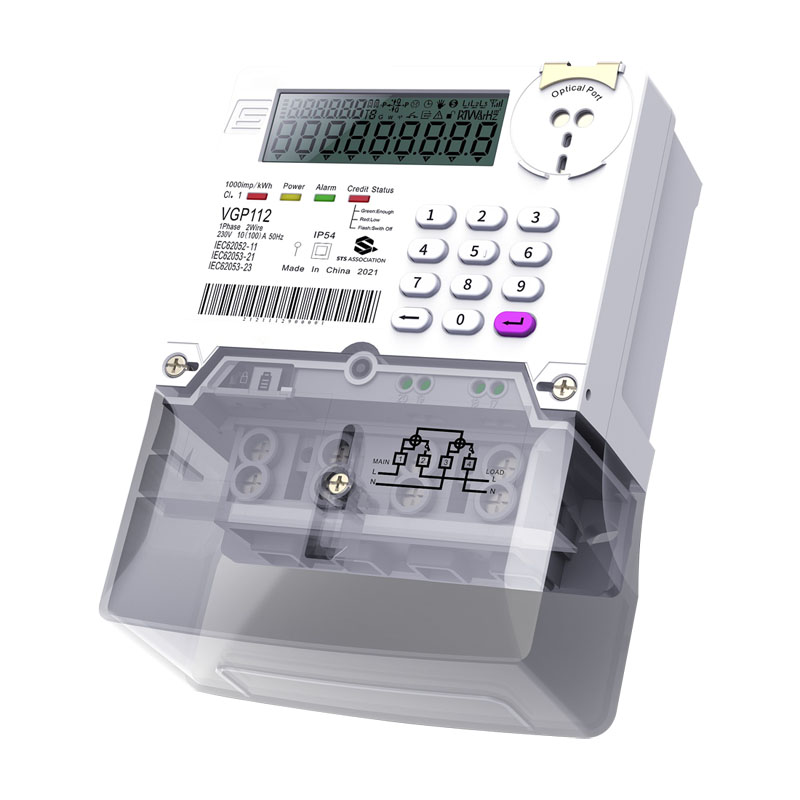

జింకాంగ్ సింగిల్ ఫేజ్ స్మార్ట్ ప్రిపేర్ మీటర్. ఇది నివాస వినియోగదారుల కోసం రూపొందించబడింది, మీ స్మార్ట్ గ్రిడ్ కార్యక్రమాలకు బలమైన పునాదిని అందిస్తుంది.
అప్లికేషన్
సింగిల్-ఫేజ్ నెట్వర్క్, టూ-వైర్లో ఉపయోగించడానికి బహుళ-ఫంక్షన్ స్మార్ట్ విద్యుత్ మీటర్.
మూడు నెట్వర్క్ల క్రియాశీల మరియు నిష్క్రియ శక్తి మరియు పారామితుల యొక్క ప్రత్యక్ష కొలతను అనుమతిస్తుంది.
అన్ని టారిఫ్ సమూహాల గ్రహీతల కోసం రూపొందించబడింది.
అన్ని స్మార్ట్ సిస్టమ్లను దృష్టిలో ఉంచుకుని పని చేసేలా రూపొందించబడింది.
కార్యాచరణ లక్షణాలు
1.కొలత
1P2W లేదా 1P3W కనెక్షన్, డైరెక్ట్ కనెక్షన్.
2.సెగ్మెంటెడ్ LCD డిస్ప్లే
ప్రదర్శన ప్రాంతం పరిమాణం: 67mm x 21mm
డిస్ప్లే అంకెల పరిమాణం: 5.1 మిమీ x 10 మిమీ పెద్ద 8-సెగ్మెంట్ డిస్ప్లే కాన్ఫిగర్ చేయదగిన ఆటోమేటిక్ & మాన్యువల్ డిస్ప్లే జాబితా తక్కువ కాంతి పరిస్థితులలో రీడ్ సామర్థ్యాన్ని పెంచడానికి బ్యాక్లైట్ ప్రధాన పవర్ లేకుండా రీడబుల్ డిస్ప్లే (ఐచ్ఛికం).
3.పవర్ ఆప్షన్స్ లేకుండా చదవడం
అంతర్నిర్మిత లిథియం బ్యాటరీ (ఐచ్ఛికం)
అదనపు సూపర్ కెపాసిటర్ (ఐచ్ఛికం)
4.బిల్లింగ్ డేటా
12-నెలలు (తేదీ మరియు సమయం, శక్తి, గరిష్ట డిమాండ్, సంచిత గరిష్ట డిమాండ్).
5. సమయ గడియారం & క్యాలెండర్
ఖచ్చితత్వం(రోజువారీ విచలనం):0.5సె(@23°C)
పవర్ లేకుండా 10 సంవత్సరాల బ్యాకప్ సమయం (లిథియం బ్యాటరీ)
క్యాలెండర్ రకం కాన్ఫిగర్ చేయదగినది:MMDDYY,DDMMYY,YYMMDD.
6. లోడ్ ప్రొఫైల్
90 రోజులకు పైగా నిల్వ (3 ఛానెల్లు, 15 నిమిషాల వ్యవధిలో)
స్టోరేజ్ టైమ్/స్టేటస్/ఎనర్జీ/డిమాండ్/తక్షణ సగటు/ఇంటీరియల్ వ్యవధి కోసం కనిష్ట/గరిష్ట విలువలు...
విరామాలు ప్రోగ్రామబుల్.
7. ఈవెంట్లు & ట్యాంపర్ డిటెక్షన్ & అలారాలు
టైమ్ స్టాంపులు & స్టేటస్ వర్డ్తో అన్ని ఈవెంట్ల కోసం లాగిన్ అవుతోంది
కవర్ ఓపెన్, టెర్మినల్ కవర్ ఓపెన్, బలమైన అయస్కాంత క్షేత్రం కోసం అధునాతన ట్యాంపర్ డిటెక్షన్
బైపాస్, రివర్స్ కరెంట్, ఓవర్ వోల్టేజ్, అండర్ వోల్టేజ్...
8.కమ్యూనికేషన్స్
ఆప్టికల్ పోర్ట్ (ఐచ్ఛికం), RS-485 మల్టీ-డ్రాప్ (ఐచ్ఛికం)
అంతర్నిర్మిత PLC మాడ్యూల్ లేదా మార్చుకోగలిగిన కమ్యూనికేషన్ మాడ్యూల్లలో ఒకదానిని మ్యూజ్ చేస్తూ రిమోట్ సిస్టమ్తో కమ్యూనికేషన్ ప్రమాణం:IEC 62056-21,DLMS/COSEM,STS
స్థానిక కీప్యాడ్ (ఐచ్ఛికం)
9.భద్రత
అధికార మరియు ఎన్క్రిప్షన్తో సహా DLMS/COSEM ప్రోటోకాల్తో సురక్షిత కమ్యూనికేషన్. 4 స్వతంత్ర భద్రతా స్థాయిల వరకు, అన్ని పోర్ట్ల కోసం డేటా యాక్సెస్ నిర్వహణ.
సాంకేతిక పరామితి
నామమాత్రపు వోల్టేజ్ | 1P2W120V/240V 1P3W L1-N 120V, L2-N 120V, L1-L2 240V ఆపరేటింగ్ వోల్టేజ్ పరిధి 80%...120%అన్ |
నామమాత్ర (గరిష్ట) కరెంట్ | 5(40)A,5(60)A,5(80)A,5(100)A |
నామమాత్రపు ఫ్రీక్వెన్సీ | 50Hz లేదా 60Hz,+5% |
కరెంట్ను ప్రారంభిస్తోంది | యాక్టివ్ కోసం 0.4% Ib రియాక్టివ్ కోసం 0.5%Ib (ఐచ్ఛికం) |
ఖచ్చితత్వం | IEC క్లాస్ 1/2 |
మీటర్ స్థిరాంకం | 1000 imp/kWh 1000 imp/kvarh(ఐచ్ఛికం) |
కమ్యూనికేషన్ పోర్టులు | ఆప్టికల్ పోర్ట్ (ఐచ్ఛికం) RS-485 మల్టీ-డ్రాప్ (ఐచ్ఛికం) |
RWP & టైమ్ బ్యాకప్ | సూపర్ కెపాసిటర్ (ఐచ్ఛికం అంతర్నిర్మిత బ్యాటరీ (ఐచ్ఛికం) |
ఫంక్షన్ బటన్ | ప్రదర్శన (ఐచ్ఛికం) కీప్యాడ్ (ఐచ్ఛికం) |
ఎలక్ట్రానిక్ అవుట్పుట్లు | RS485 మరలు |
పర్యావరణ | ఆపరేటింగ్ రేంజ్:-25°C నుండి +60°C పరిమితి పరిధి:-40°C నుండి +75°C నిల్వ పరిధి:-40℃ నుండి +80°C సాపేక్ష ఆర్ద్రత: 30 రోజుల వరకు 95% వరకు ఘనీభవించదు ప్రవేశ రక్షణ: IP54(తలుపులో) |
విద్యుత్ వినియోగం | వోల్టేజ్ సర్క్యూట్(యాక్టివ్)≤ 2W వోల్టేజ్ సర్క్యూట్(స్పష్టమైన)≤10VA ప్రస్తుత సర్క్యూట్ ≤4VA |
ఇన్సులేషన్ బలం EMC | AC వోల్టేజ్ పరీక్ష 4.4kV ఇంపల్స్ వోల్టేజ్ పరీక్ష 8kV ఎలెక్ట్రోస్టాటిక్ డిశ్చార్జెస్ (కాంటాక్ట్ డిశ్చార్జెస్) 8kV ఎలెక్ట్రోస్టాటిక్ డిశ్చార్జెస్ (ఎయిర్ డిశ్చార్జెస్) 15kV సర్జ్ రోగనిరోధక శక్తి పరీక్ష 6kV ఫాస్ట్ ట్రాన్సియెంట్ బర్స్ట్ టెస్ట్ 4.4kV విద్యుదయస్కాంత RF ఫీల్డ్లు (80MHz నుండి 2000MHz) 10V/m(కరెంట్తో), 30V/m(కరెంట్ లేకుండా) |
ఇన్సులేషన్ రక్షణ | క్లాస్ II |
సీలింగ్ | స్క్రూ అల్ట్రాసోనిక్ వెల్డింగ్ |
బరువు | సుమారు.0.92కిలోలు |
పరిమాణం(H xWxD) | చిన్న టెర్మినల్ కవర్తో 126mm x110mm x 51mm |
కొలతలు
