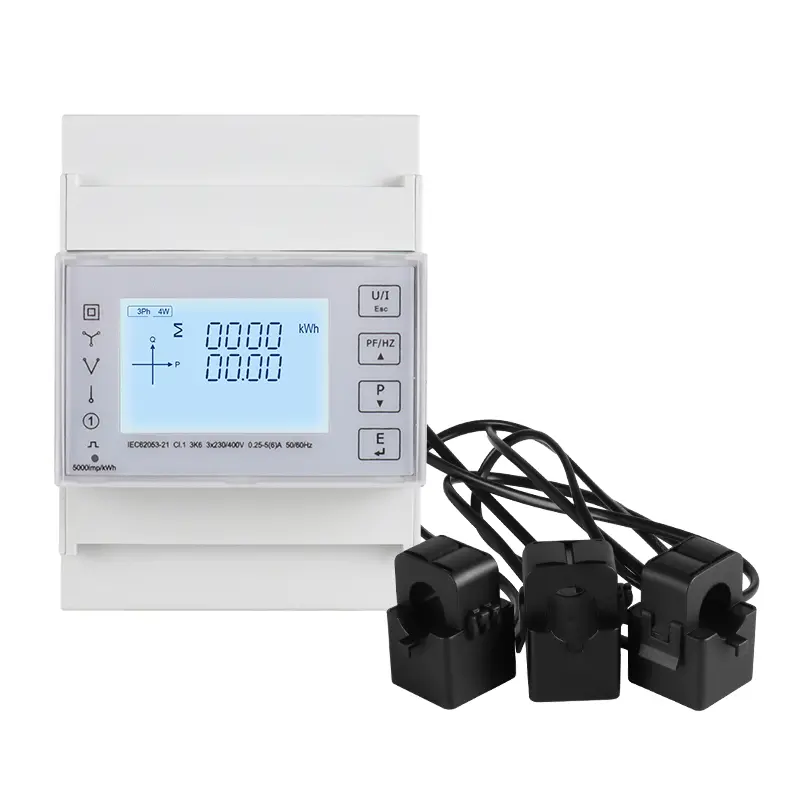

3 పి 4W హై ప్రెసిషన్ మెజర్మెంట్ DIN రైల్ ఎనర్జీ స్మార్ట్ మీటర్

జింకోంగ్ ఎలక్ట్రికల్ ఒక ప్రొఫెషనల్ 3 పి 4W హై ప్రెసిషన్ మెజర్మెంట్ DIN రైల్ ఎనర్జీ స్మార్ట్ మీటర్ తయారీదారు మరియు చైనాలో సరఫరాదారు. మేము చాలా సంవత్సరాలుగా మీటరింగ్‌లో ప్రత్యేకత కలిగి ఉన్నాము. మా ఉత్పత్తులు మంచి ధర ప్రయోజనాన్ని కలిగి ఉన్నాయి మరియు చాలా ఆగ్నేయ మరియు మధ్య ఆసియా మార్కెట్లను కవర్ చేస్తాయి. చైనాలో మీ దీర్ఘకాలిక భాగస్వామి కావాలని మేము ఎదురుచూస్తున్నాము.

విచారణ పంపండి

ఉత్పత్తి వివరణ

. పారామితులు, శక్తి కారకం మొదలైనవి; ఇంతలో వారు కూడా అందించగలరు రెండు మార్గం యాక్టివ్ ఎనర్జీ, రియాక్టివ్ ఎనర్జీ, మంత్లీ మరియు డైలీ విద్యుత్ వినియోగ గణాంకాలు వంటి బహుళ విద్యుత్ శక్తి పారామితుల కొలత. 1p2w మరియు 3p4w గ్రిడ్ వాతావరణంలో విద్యుత్ శక్తి పారామితి కొలత యొక్క విశ్లేషణకు ఈ ఉత్పత్తుల శ్రేణి కూడా మద్దతు ఇవ్వగలదు, ఫోటోవోల్టాయిక్ ఇన్వర్టర్, కొత్త శక్తి విద్యుత్ వినియోగం, రియల్ టైమ్ మానిటరింగ్ కోసం శక్తి పర్యవేక్షణకు అనుకూలంగా ఉంటుంది, రియల్ ఎన్విరాక్ట్ స్థిరత్వం మరియు దీర్ఘ జీవిత లక్షణాలు. RS485 కమ్యూనికేషన్ ఇంటర్ఫేస్ ఉన్న ఈ ఉత్పత్తుల శ్రేణి, బాడ్ రేట్ గరిష్టంగా మద్దతు 38400BPS, మోడ్‌బస్ RTU కమ్యూనికేషన్ ప్రోటోకాల్‌లకు మద్దతు ఇస్తుంది. ఇది రిమోట్ డేటా రీడ్ యొక్క పనితీరును సులభంగా గ్రహించగలదు మరియు పెద్ద-స్క్రీన్ LCD మరియు టచ్-సెన్సిటివ్ కీ రూపకల్పనను అవలంబిస్తుంది, ఇది వైవిధ్య పారామితుల యొక్క స్థానిక వీక్షణ మరియు సెట్ ఆపరేషన్‌ను సులభంగా నిర్వహించగలదు. ఉత్పత్తి పాస్‌వర్డ్ రక్షణ యొక్క పనితీరును కలిగి ఉంది, ఇది ఉత్పత్తి యొక్క డేటా భద్రతను నిర్ధారిస్తుంది.

3p 4w హై ప్రెసిషన్ కొలత DIN రైలు శక్తి స్మార్ట్ మీటర్ ఫోటోవోల్టాయిక్ ఇన్వర్టర్ యొక్క విద్యుత్ శక్తి పర్యవేక్షణ, కొత్త శక్తి విద్యుత్ వినియోగం యొక్క గణాంక విశ్లేషణ, విద్యుత్ వ్యవస్థ వినియోగాలు మరియు తెలివైన భవనాల విద్యుత్ పర్యవేక్షణ అవసరాలు. దీని పూర్తి కమ్యూనికేషన్ ఫంక్షన్ వివిధ నియంత్రణ వ్యవస్థలు, SCADA వ్యవస్థలు మరియు శక్తి నిర్వహణ వ్యవస్థలు.

లక్షణాలు

గరిష్ట ప్రస్తుత 100ADIRECT యాక్సెస్

DIN రైలు మౌంటు, ప్రామాణిక 4 మాడ్యులస్ వెడల్పు.

మల్టీ-ఫంక్షన్ పారామితి కొలత, వోల్టేజ్, కరెంట్, యాక్టివ్ పవర్, రియాక్టివ్ పవర్, స్పష్టమైన శక్తి, శక్తి అందిస్తుంది కారకం, దశ కోణం, మొదలైనవి.

రెండు-మార్గం శక్తి, డిమాండ్ మరియు ఇతర గణాంక డేటా వంటి వివిధ గణాంక డేటా మరియు స్థానిక నిల్వ విధులను అందించండి. గత 12 నెలలుగా నెలవారీ విద్యుత్ వినియోగ గణాంకాలను అందించండి మరియు గత 31 రోజులు రోజువారీ విద్యుత్ వినియోగ గణాంకాలు

RS485 కమ్యూనికేషన్ ఫంక్షన్, 38400 బిపిఎస్ వరకు బాడ్ రేట్, మోడ్బస్ ఆర్టీయు ప్రోటోకాల్‌కు మద్దతు ఇవ్వండి.

ఒక ఆప్టోకప్లర్ పల్స్ అవుట్పుట్ ఇంటర్ఫేస్ మద్దతు ఇస్తుంది మరియు అవుట్పుట్ పారామితులను సెట్ చేయవచ్చు.

LCD రిఫ్రెష్ సమయం 1 రెండవది, మద్దతు మాన్యువల్ లేదా ఆటోమేటిక్ స్క్రోల్ ప్రదర్శన (కాన్ఫిగర్ చేయదగినది)

పారామితులు

1. యూనిట్ కొలవగలదు మరియు ప్రదర్శిస్తుంది
తక్షణ rms విలువలు
ప్రస్తుత	ప్రతి దశకు, తటస్థ
వోల్టేజ్	L-L, L-N
ఫ్రీక్వెన్సీ	45 నుండి 65hz
క్రియాశీల శక్తి	మొత్తం మరియు ప్రతి దశకు
శక్తి కారకం	మొత్తం మరియు ప్రతి దశకు
శక్తి విలువలు (చేర్చండి: దిగుమతి, ఎగుమతి, దిగుమతి + ఎగుమతి)

క్రియాశీల శక్తి	0 నుండి 9999999.999 kWh
మల్టీ -టారిఫ్ యాక్టివ్ ఎనర్జీ (టి 1 - టి 4)	0 నుండి 9999999.999 kWh
2. యూనిట్ కొలవగలదు మరియు కమ్యూనికేషన్ చదవగలదు
శక్తి విలువలు
స్పష్టమైన శక్తి (మొత్తం)	0 నుండి 99999999999 ఈస్ట్
మల్టీ-టారిఫ్ రియాక్టివ్ శక్తి (టి 1 - టి 4)	0 నుండి 9999999.999 KVARH, ఇవి: దిగుమతి, ఎగుమతి, దిగుమతి+ఎగుమతి
గత 12 నెలలుగా నెలవారీ విద్యుత్ వినియోగం	మొత్తం క్రియాశీల శక్తి పరిధి: 0 నుండి 9999999.999 kWh
గత 31 రోజులు రోజువారీ శక్తి వినియోగం	మొత్తం క్రియాశీల శక్తి పరిధి: 0 నుండి 9999999.999 kWh
3. యూనిట్ పరిష్కరించబడుతుంది
కమ్యూనికేషన్ క్లాస్	మోడ్‌బస్ చిరునామా, బాడ్ రేట్, పారిటీ బిట్, స్టాప్ బిట్
సిస్టమ్ కాన్ఫిగరేషన్ క్లాస్	వినియోగదారు పాస్‌వర్డ్ (HMI), పవర్ సిస్టమ్ రకం
పల్స్ అవుట్పుట్ క్లాస్	పల్స్ అవుట్పుట్ రకం, పల్స్ అవుట్పుట్ వెడల్పు, పల్స్ అవుట్పుట్ రేటు
సమయ తరగతి	ఆటోమేటిక్ స్క్రోల్ ప్రదర్శన సమయం, బ్యాక్‌లిట్ సమయం, సిస్టమ్ సమయం (RTC), సుంకం సమయం

స్పెసిఫికేషన్

విద్యుత్ లక్షణాలు
కొలత రకం		ఎసి సిస్టమ్‌లో హార్మోనిక్స్, 1p2w, 3p3w, 3p4w తో సహా RMS
కొలత ఖచ్చితత్వం	వోల్టేజ్, ప్రస్తుత	క్లాస్ 0.5, IEC 61557-12 ప్రకారం
	క్రియాశీల శక్తి	క్లాస్ 1 / 0.5, IEC 61557-12 ప్రకారం
	రియాక్టివ్ పవర్	క్లాస్ 2, IEC 61557-12 ప్రకారం
	స్పష్టమైన శక్తి	క్లాస్ 1, IEC ప్రకారం 61557-12
	క్రియాశీల శక్తి	క్లాస్ 1 / 0.5S, IEC 62053-22, IEC 61557-12 ప్రకారం
	రియాక్టివ్ ఎనర్జీ	క్లాస్ 2, IEC 62053-23, IEC 61557-12
	శక్తి కారకం	క్లాస్ 1, IEC ప్రకారం 61557-12
	ఫ్రీక్వెన్సీ	క్లాస్ 0.2, IEC 61557-12 ప్రకారం
	హార్మోనిక్ వక్రీకరణ	క్లాస్ 2, IEC 61557-12 ప్రకారం
డేటా నవీకరణ రేటు		1 సెకను. ఐచ్ఛిక 100 ఎంఎస్
ఇన్పుట్-వోల్టేజ్	ఫ్లోటేజ్ ప్లీహము (ఒకటి)	230 VAC (L-N) / 400 VAC (L-L)
	ప్రత్యక్ష కనెక్షన్	కొలిచిన పరిధి: 85 నుండి 275 VAC (L-N), 85 ~ 480 VAC (L-L)
	ఫ్రీక్వెన్సీ పరిధి	45 నుండి 65 హెర్ట్జ్
	ఓవర్‌లోడ్ సామర్థ్యం	2*UN 1 సెకనుకు
ఇన్పుట్-కరెంట్	కొలిచిన పరిధి	0.005 నుండి 100 ఎ, బేసిక్ కరెంట్ (ఐబి) 10 ఎ
ఇన్పుట్-కరెంట్	ఓవర్‌లోడ్ సామర్థ్యం	0.01 సెకనుకు 30*ఐమాక్స్
పల్స్ ఉత్పత్తి	ఇంటర్ఫేస్ రకం	ఓపెన్ కలెక్టర్ ఆప్టోకప్లర్
	పల్స్ స్థిరాంకం	400 / 100/10/1 ఇంప్ / kWh (kvarh) (కాన్ఫిగర్)
	పల్స్ వెడల్పు	60/100/200 మిల్లీసెకన్లు (కాన్ఫిగర్ చేయదగినవి), డిఫాల్ట్ 100 మిల్లిసెకన్లు
	పల్స్ అవుట్పుట్ రకం	దిగుమతి/ఎగుమతి/మొత్తం క్రియాశీల శక్తి, దిగుమతి/ఎగుమతి/మొత్తం రియాక్టివ్ శక్తి (కాన్ఫిగర్ చేయదగినది
	తరగతి	క్లాస్ ఎ, IEC ప్రకారం 62053-31
	ఇన్పుట్ వోల్టేజ్	5 ~ 27 VDC
ప్యానెల్‌పై పల్స్ సూచిక కాంతి		పల్స్ స్థిరాంకం 400IMP/kWh
రియల్ టైమ్ క్లాక్ ఖచ్చితత్వం		0.5 సె/డి

యాంత్రిక లక్షణాలు
IP డిగ్రీ రక్షణ (IEC 60529)	IP51 ఫ్రంట్ డిస్ప్లే, IP30 మీటర్ బాడీకి రూపొందించబడింది
కొలతలు (W X H X D)	99 x 71 x 65 మిమీ
మౌంటు స్థానం	DIN రైలు మౌంటు
మీటర్ కేసు పదార్థం	UL 94 V-0
పర్యావరణ లక్షణాలు
ఆపరేటింగ్ ఉష్ణోగ్రత	-25 నుండి+55
నిల్వ ఉష్ణోగ్రత	-40 నుండి+80
తేమ	<90%, కండెన్సింగ్ కానిది
కాలుష్య డిగ్రీ	2
ఎత్తు	2000 మీ. వరకు
వైబ్రేషన్	10 Hz నుండి 150Hz, IEC 60068-2-6
విద్యుదయస్కాంత లక్షణాలు
ఎలెక్ట్రోస్టాటిక్ డిశ్చార్జ్	స్థాయి 4, IEC 61000-4-2 (1) ప్రకారం
రేడియేటెడ్ పొలాలకు రోగనిరోధక శక్తి	స్థాయి 3, IEC 61000-4-3 (1) ప్రకారం
ఎలక్ట్రికల్ ఫాస్ట్ ట్రాన్సియెంట్లకు రోగనిరోధక శక్తి	స్థాయి 4, IEC 61000-4-4 (1)
సర్జెస్‌కు రోగనిరోధక శక్తి	స్థాయి 4, IEC 61000-4-5 (1) ప్రకారం
నిర్వహించిన అవాంతరాలకు రోగనిరోధక శక్తి	స్థాయి 3, IEC 61000-4-6 (1) ప్రకారం
అయస్కాంత క్షేత్రాలకు రోగనిరోధక శక్తి	IEC 61000-4-8 (1)
వోల్టేజ్ ముంచులకు రోగనిరోధక శక్తి	IEC 61000-4-11 (1)
రేడియేటెడ్ ఉద్గారాలు	క్లాస్ బి, EN55011 ప్రకారం
ఉద్గారాలు నిర్వహించారు	క్లాస్ బి, EN55011 ప్రకారం
హార్మోనిక్స్	IEC 61000-3-2 (1)
(1): IEC61326-1 లో పారిశ్రామిక గ్రేడ్ ఉత్పత్తుల గ్రేడ్ అవసరాల ప్రకారం ప్రయోగాత్మక పరీక్ష జరుగుతుంది
భద్రత
కొలత వర్గం	CAT III, IEC 61010-1 ప్రకారం
ఓవర్ వోల్టేజ్ వర్గం	CAT III, IEC 61010-1 ప్రకారం
ఇన్సులేషన్	ఎసి వోల్టేజ్ పరీక్ష: 1 నిమిషం 4 కెవి
ఇన్సులేషన్	ప్రేరణ వోల్టేజ్ పరీక్ష: 6KV - 1.2/50µs తరంగ రూపం
రక్షణ తరగతి	II, IEC61010-1 ప్రకారం
కమ్యూనికేషన్స్
ఇంటర్‌ఫేస్‌లు ప్రామాణిక మరియు ప్రోటోకాల్‌లు	2-వైర్ RS485, మోడ్‌బస్ RTU
BUAD రేటు	1200 నుండి 38400 బిపిఎస్, డిఫాల్ట్ 9600 బిపిఎస్
పారిటీ బిట్	ఏదీ, బేసి, డిఫాల్ట్ ఏదీ కాదు
బిట్ ఆపు	1 లేదా 2, డిఫాల్ట్ 1
ప్రతిస్పందన సమయం	<100ms
ప్రసార మోడ్	సగం డ్యూప్లెక్స్
ప్రసార దూరం	1000 మీ
గరిష్టంగా. బస్సు లోడింగ్	64 పిసిలు

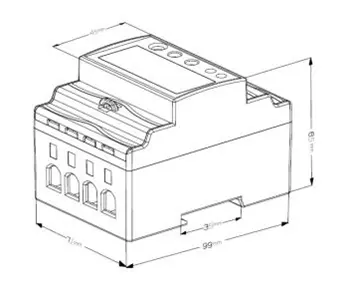

సంస్థాపనా కొలతలు
