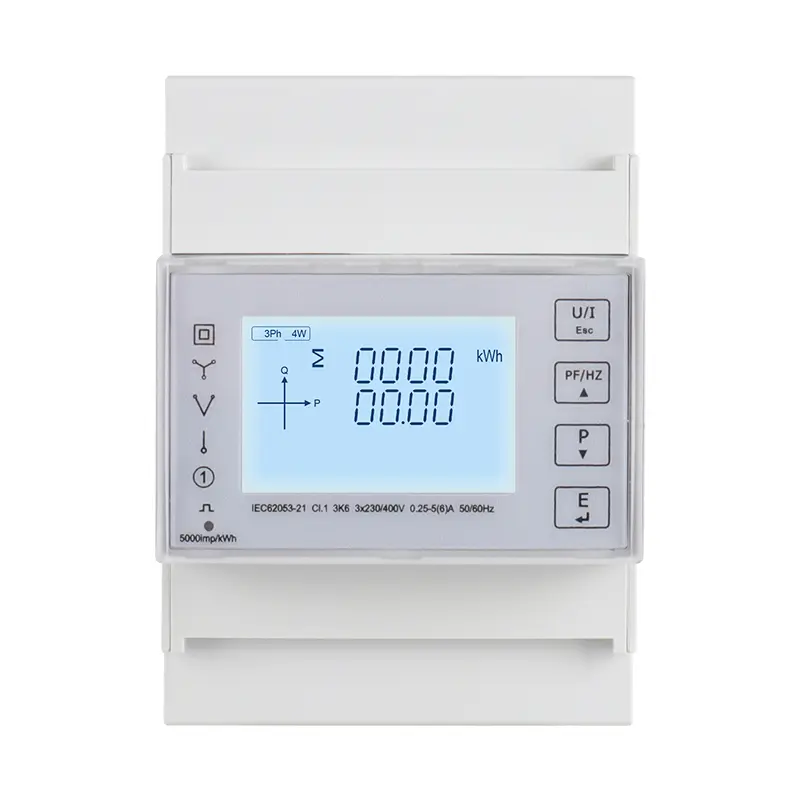

మూడు దశలు నాలుగు వైర్ డిన్ రైల్ మల్టీఫంక్షన్ ఎనర్జీ స్మార్ట్ మీటర్

1. యూనిట్ కొలవగలదు మరియు ప్రదర్శిస్తుంది

తక్షణ rms విలువలు

ప్రస్తుత

ప్రతి దశకు, తటస్థ

వోల్టేజ్

L-L, L-N

ఫ్రీక్వెన్సీ

45 నుండి 65hz

క్రియాశీల శక్తి

మొత్తం మరియు ప్రతి దశకు

శక్తి కారకం

మొత్తం మరియు ప్రతి దశకు

శక్తి విలువలు (చేర్చండి: దిగుమతి, ఎగుమతి, దిగుమతి + ఎగుమతి)

క్రియాశీల శక్తి

0 నుండి 9999999.999 kWh

మల్టీ -టారిఫ్ యాక్టివ్ ఎనర్జీ (టి 1 - టి 4)

0 నుండి 9999999.999 kWh

2. యూనిట్ కొలవగలదు మరియు కమ్యూనికేషన్ చదవగలదు

శక్తి విలువలు

స్పష్టమైన శక్తి (మొత్తం)

0 నుండి 99999999999 ఈస్ట్

మల్టీ-టారిఫ్ రియాక్టివ్ శక్తి (టి 1 - టి 4)

0 నుండి 9999999.999 KVARH, ఇవి: దిగుమతి, ఎగుమతి, దిగుమతి+ఎగుమతి

గత 12 నెలలుగా నెలవారీ విద్యుత్ వినియోగం

మొత్తం క్రియాశీల శక్తి

పరిధి: 0 నుండి 9999999.999 kWh

గత 31 రోజులు రోజువారీ శక్తి వినియోగం

మొత్తం క్రియాశీల శక్తి

పరిధి: 0 నుండి 9999999.999 kWh

3. యూనిట్ పరిష్కరించబడుతుంది

కమ్యూనికేషన్ క్లాస్

మోడ్‌బస్ చిరునామా, బాడ్ రేట్, పారిటీ బిట్, స్టాప్ బిట్

సిస్టమ్ కాన్ఫిగరేషన్ క్లాస్

వినియోగదారు పాస్‌వర్డ్ (HMI), పవర్ సిస్టమ్ రకం

పల్స్ అవుట్పుట్ క్లాస్

పల్స్ అవుట్పుట్ రకం, పల్స్ అవుట్పుట్ వెడల్పు, పల్స్ అవుట్పుట్ రేటు

సమయ తరగతి

ఆటోమేటిక్ స్క్రోల్ ప్రదర్శన సమయం, బ్యాక్‌లిట్ సమయం, సిస్టమ్ సమయం (RTC), సుంకం సమయం

విద్యుత్ లక్షణాలు

కొలత రకం

ఎసి సిస్టమ్‌లో హార్మోనిక్స్, 1p2w, 3p3w, 3p4w తో సహా RMS

కొలత ఖచ్చితత్వం

వోల్టేజ్, ప్రస్తుత

క్లాస్ 0.5, IEC 61557-12 ప్రకారం

క్రియాశీల శక్తి

క్లాస్ 1 / 0.5, IEC 61557-12 ప్రకారం

రియాక్టివ్ పవర్

క్లాస్ 2, IEC 61557-12 ప్రకారం

స్పష్టమైన శక్తి

క్లాస్ 1, IEC ప్రకారం 61557-12

క్రియాశీల శక్తి

క్లాస్ 1 / 0.5S, IEC 62053-22, IEC 61557-12 ప్రకారం

రియాక్టివ్ ఎనర్జీ

క్లాస్ 2, IEC 62053-23, IEC 61557-12

శక్తి కారకం

క్లాస్ 1, IEC ప్రకారం 61557-12

ఫ్రీక్వెన్సీ

క్లాస్ 0.2, IEC 61557-12 ప్రకారం

హార్మోనిక్ వక్రీకరణ

క్లాస్ 2, IEC 61557-12 ప్రకారం

డేటా నవీకరణ రేటు

1 సెకను. ఐచ్ఛిక 100 ఎంఎస్

ఇన్పుట్-వోల్టేజ్

ఫ్లోటేజ్ ప్లీహము (ఒకటి)

230 VAC (L-N) / 400 VAC (L-L)

ప్రత్యక్ష కనెక్షన్

కొలిచిన పరిధి: 85 నుండి 275 VAC (L-N), 85 ~ 480 VAC (L-L)

ఫ్రీక్వెన్సీ పరిధి

45 నుండి 65 హెర్ట్జ్

ఓవర్‌లోడ్ సామర్థ్యం

2*UN 1 సెకనుకు

ఇన్పుట్-కరెంట్

కొలిచిన పరిధి

0.005 నుండి 100 ఎ, బేసిక్ కరెంట్ (ఐబి) 10 ఎ

ఓవర్‌లోడ్ సామర్థ్యం

0.01 సెకనుకు 30*ఐమాక్స్

పల్స్ ఉత్పత్తి

ఇంటర్ఫేస్ రకం

ఓపెన్ కలెక్టర్ ఆప్టోకప్లర్

పల్స్ స్థిరాంకం

400 / 100/10/1 ఇంప్ / kWh (kvarh) (కాన్ఫిగర్)

పల్స్ వెడల్పు

60/100/200 మిల్లీసెకన్లు (కాన్ఫిగర్ చేయదగినవి), డిఫాల్ట్ 100 మిల్లిసెకన్లు

పల్స్ అవుట్పుట్ రకం

దిగుమతి/ఎగుమతి/మొత్తం క్రియాశీల శక్తి,

దిగుమతి/ఎగుమతి/మొత్తం రియాక్టివ్ శక్తి (కాన్ఫిగర్ చేయదగినది

తరగతి

క్లాస్ ఎ, IEC ప్రకారం 62053-31

ఇన్పుట్ వోల్టేజ్

5 ~ 27 VDC

ప్యానెల్‌పై పల్స్ సూచిక కాంతి

పల్స్ స్థిరాంకం 400IMP/kWh

రియల్ టైమ్ క్లాక్ ఖచ్చితత్వం

0.5 సె/డి

యాంత్రిక లక్షణాలు

IP డిగ్రీ రక్షణ (IEC 60529)

IP51 ఫ్రంట్ డిస్ప్లే, IP30 మీటర్ బాడీకి రూపొందించబడింది

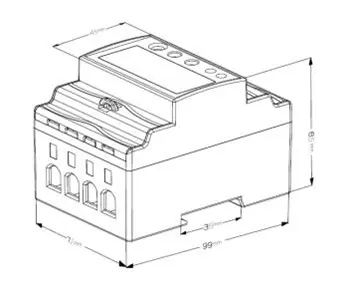

కొలతలు (W X H X D)

99 x 71 x 65 మిమీ

మౌంటు స్థానం

DIN రైలు మౌంటు

మీటర్ కేసు పదార్థం

UL 94 V-0

పర్యావరణ లక్షణాలు

ఆపరేటింగ్ ఉష్ణోగ్రత

-25 నుండి+55

నిల్వ ఉష్ణోగ్రత

-40 నుండి+80

తేమ

<90%, కండెన్సింగ్ కానిది

కాలుష్య డిగ్రీ

2

ఎత్తు

2000 మీ. వరకు

వైబ్రేషన్

10 Hz నుండి 150Hz, IEC 60068-2-6

విద్యుదయస్కాంత లక్షణాలు

ఎలెక్ట్రోస్టాటిక్ డిశ్చార్జ్

స్థాయి 4, IEC 61000-4-2 (1) ప్రకారం

రేడియేటెడ్ పొలాలకు రోగనిరోధక శక్తి

స్థాయి 3, IEC 61000-4-3 (1) ప్రకారం

ఎలక్ట్రికల్ ఫాస్ట్ ట్రాన్సియెంట్లకు రోగనిరోధక శక్తి

స్థాయి 4, IEC 61000-4-4 (1)

సర్జెస్‌కు రోగనిరోధక శక్తి

స్థాయి 4, IEC 61000-4-5 (1) ప్రకారం

నిర్వహించిన అవాంతరాలకు రోగనిరోధక శక్తి

స్థాయి 3, IEC 61000-4-6 (1) ప్రకారం

అయస్కాంత క్షేత్రాలకు రోగనిరోధక శక్తి

IEC 61000-4-8 (1)

వోల్టేజ్ ముంచులకు రోగనిరోధక శక్తి

IEC 61000-4-11 (1)

రేడియేటెడ్ ఉద్గారాలు

క్లాస్ బి, EN55011 ప్రకారం

ఉద్గారాలు నిర్వహించారు

క్లాస్ బి, EN55011 ప్రకారం

హార్మోనిక్స్

IEC 61000-3-2 (1)

(1): IEC61326-1 లో పారిశ్రామిక గ్రేడ్ ఉత్పత్తుల గ్రేడ్ అవసరాల ప్రకారం ప్రయోగాత్మక పరీక్ష జరుగుతుంది

భద్రత

కొలత వర్గం

CAT III, IEC 61010-1 ప్రకారం

ఓవర్ వోల్టేజ్ వర్గం

CAT III, IEC 61010-1 ప్రకారం

ఇన్సులేషన్

ఎసి వోల్టేజ్ పరీక్ష: 1 నిమిషం 4 కెవి

ప్రేరణ వోల్టేజ్ పరీక్ష: 6KV - 1.2/50µs తరంగ రూపం

రక్షణ తరగతి

II, IEC61010-1 ప్రకారం

కమ్యూనికేషన్స్

ఇంటర్‌ఫేస్‌లు ప్రామాణిక మరియు ప్రోటోకాల్‌లు

2-వైర్ RS485, మోడ్‌బస్ RTU

BUAD రేటు

1200 నుండి 38400 బిపిఎస్, డిఫాల్ట్ 9600 బిపిఎస్

పారిటీ బిట్

ఏదీ, బేసి, డిఫాల్ట్ ఏదీ కాదు

బిట్ ఆపు

1 లేదా 2, డిఫాల్ట్ 1

ప్రతిస్పందన సమయం

<100ms

ప్రసార మోడ్

సగం డ్యూప్లెక్స్

ప్రసార దూరం

1000 మీ

గరిష్టంగా. బస్సు లోడింగ్

64 పిసిలు
