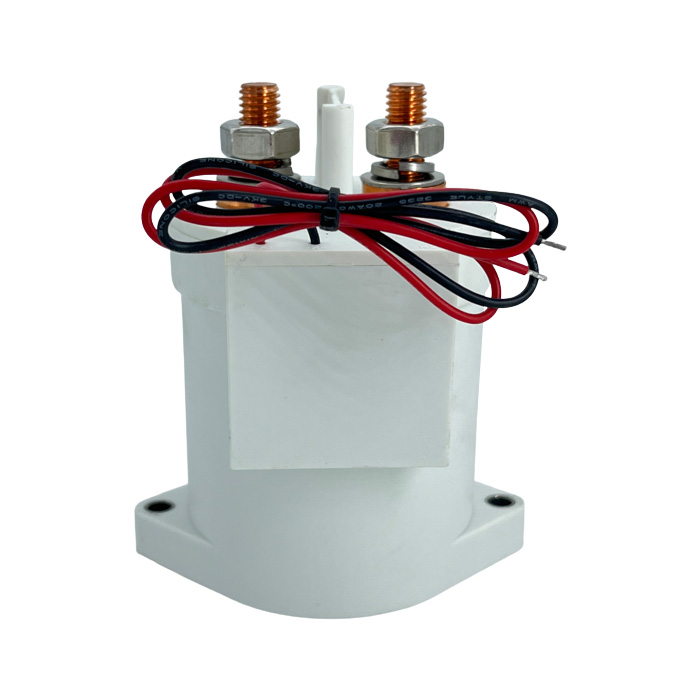

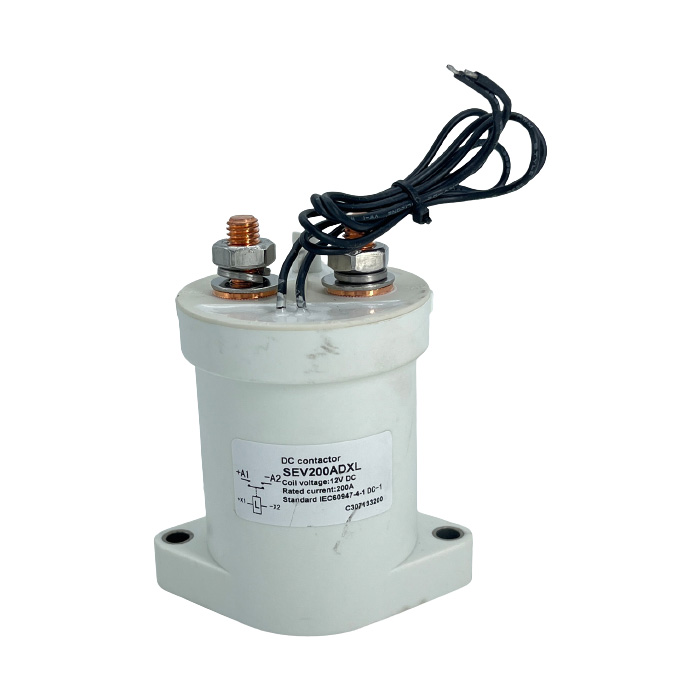

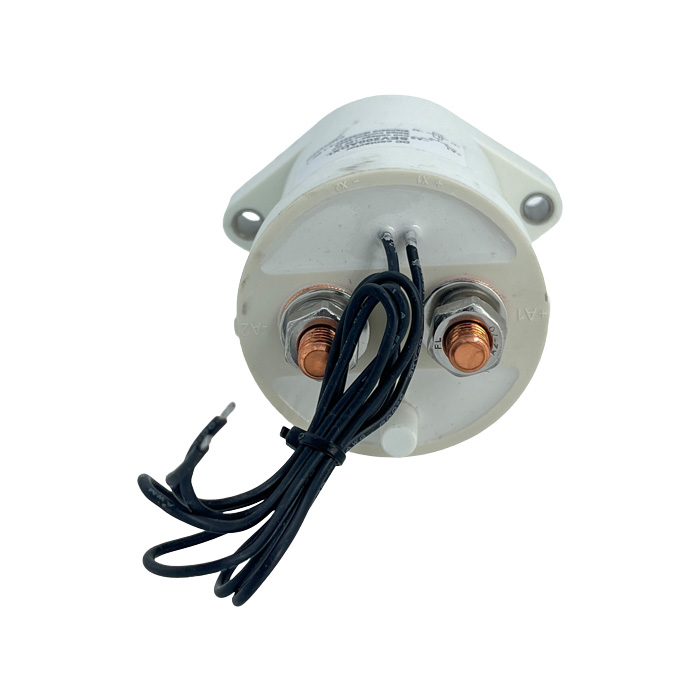

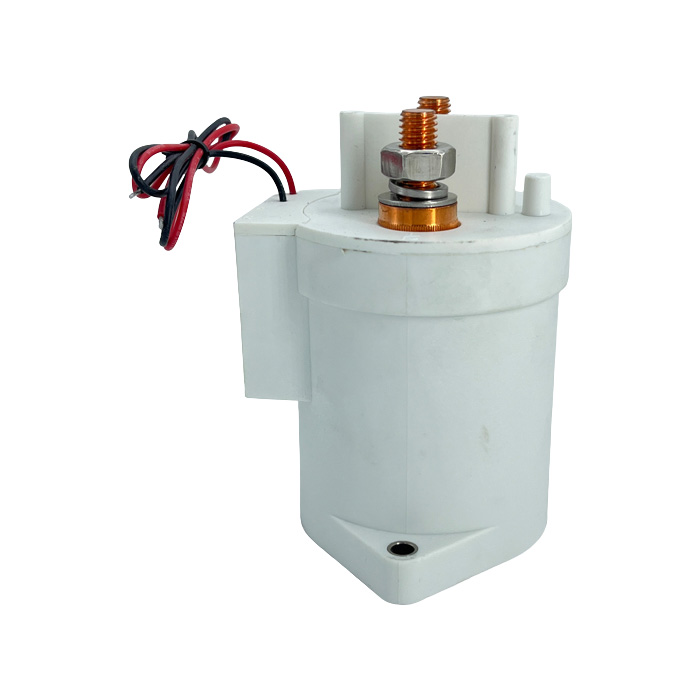

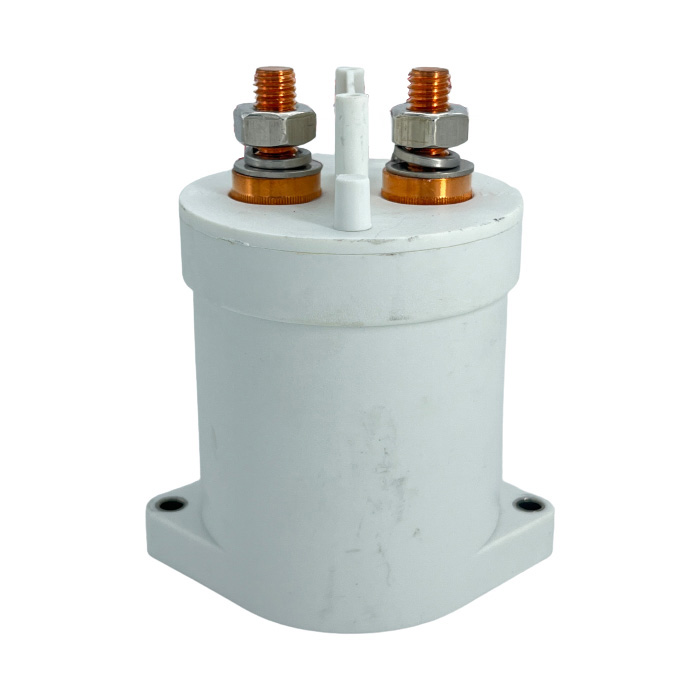

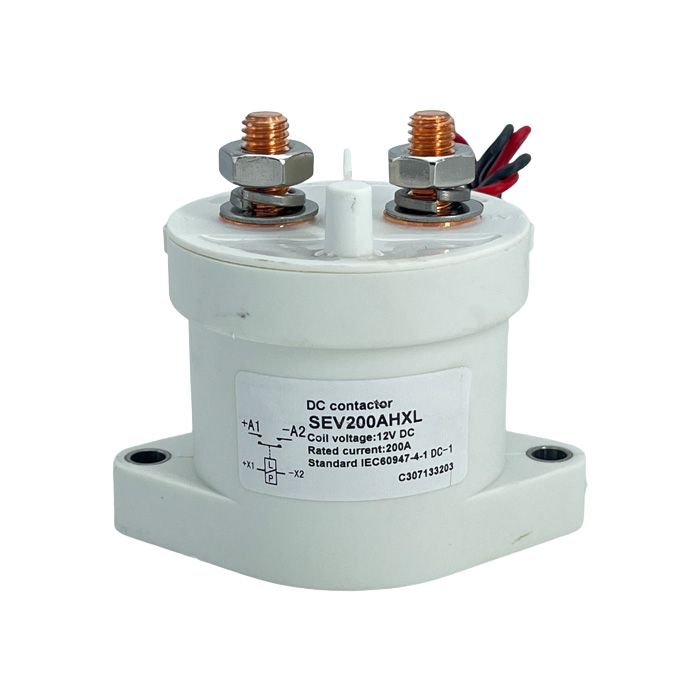

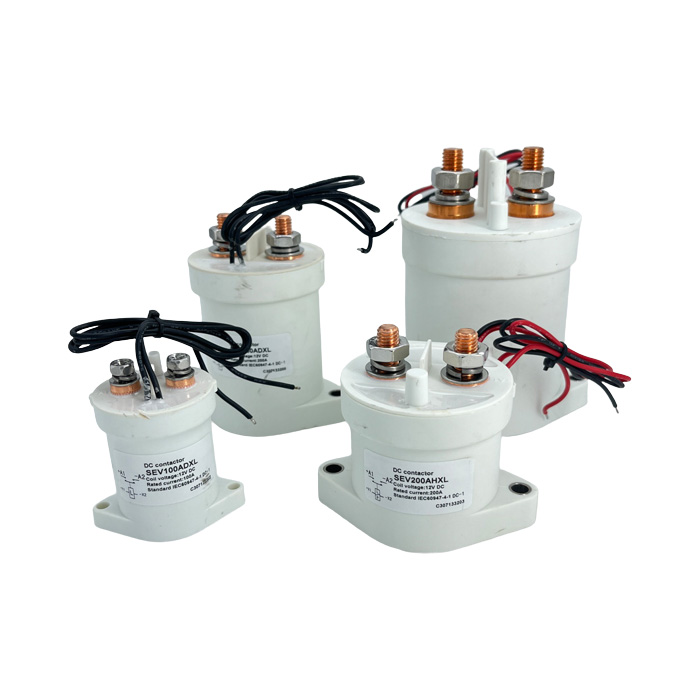

750V 100A హై వోల్టేజ్ DC కాంటాక్టర్ రిలేస్

సంప్రదింపు రూపం

1 లేదు (SPST-NO) లేదా 1NC (SPST-NC)

కాయిల్ రేటెడ్ వోల్టేజ్ (DC V)

6 వి, 12 వి, 24 వి, 36 వి, 48 వి, 60 వి, 72 వి, 84 వి, 120 వి, 150 వి మొదలైనవి.

వోల్టేజ్ (DC V) ని సంప్రదించండి

5-1000 వి

కాంటాక్ట్ సర్క్యూట్ రేటెడ్ లోడ్ కరెంట్ (DC-1)

50 ఎ

50A కి పరిచయాల అంతటా సాధారణ వోల్టేజ్ డ్రాప్

≯80mv

(20 ± 5) వద్ద శీతలీకరణ పుల్-ఇన్ వోల్టేజ్

≯70%

(20 ± 5) వద్ద శీతలీకరణ డ్రాప్-అవుట్ వోల్టేజ్

≯35%, ≮5%

40 డిగ్రీల సెల్సియస్ కాయిల్ యొక్క వర్కింగ్ వోల్టేజ్ పరిధి

0.8-1.2US

డ్రాప్-అవుట్ సమయం (తెరవడానికి n/o పరిచయాలు)

20 ఎం

పుల్-ఇన్ సమయం (మూసివేయడానికి n/o పరిచయాలు)

10ms

గరిష్ట సంప్రదింపు బౌన్స్ సమయాన్ని కనెక్ట్ చేయండి

10ms

గరిష్ట సంప్రదింపు బౌన్స్ సమయాన్ని డిస్‌కనెక్ట్ చేయండి

7ms

ఇన్సులేషన్ నిరోధకత

100 మిమీ

నిరోధించడానికి విద్యుత్ బలం

50Hz/60Hz 2200vac 1minute

విలక్షణమైన తప్పు ప్రవాహాలు చీలిపోతాయి

48V DC వద్ద 500A/5MS

కాయిల్ పవర్ (w)

2-7

కాయిల్ (కె) యొక్క ఉష్ణోగ్రత పెరుగుదల

≤35

అవుట్గోయింగ్ టెర్మినల్ (కె) పై ఉష్ణోగ్రత పెరుగుదల

≤65

విద్యుత్ జీవితం

20000 సార్లు

యాంత్రిక జీవితం

300 వేల సార్లు

పని స్పెసిఫికేషన్

నిరంతర

సంప్రదింపు పదార్థం

మిశ్రమం

Inrush సమయం (గరిష్టంగా)

130ms

గరిష్ట స్విచింగ్ కరెంట్

400A 320VDC 1 1 సార్లు కంటే ఎక్కువ

గరిష్ట మార్పిడి శక్తి

130 కిలోవాట్

టెర్మినల్ రకాన్ని లోడ్ చేయండి

M5 రోజ్

కాయిల్ టెర్మినల్ రకం

0.3 చదరపు సిలికాన్ వైర్, 390 మిమీ పొడవు

టెస్టింగ్ ఆర్గనైజేషన్ సర్టిఫికేషన్

CCC, CE, FCC, ROHS
