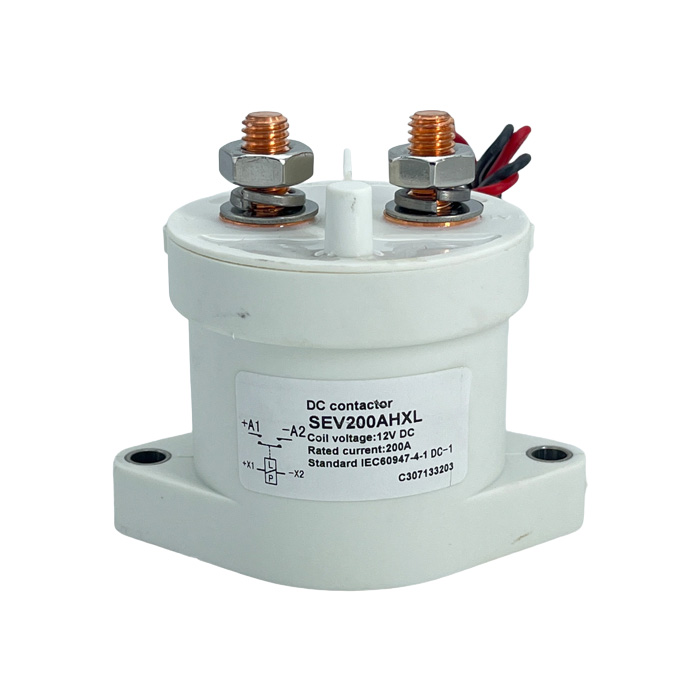

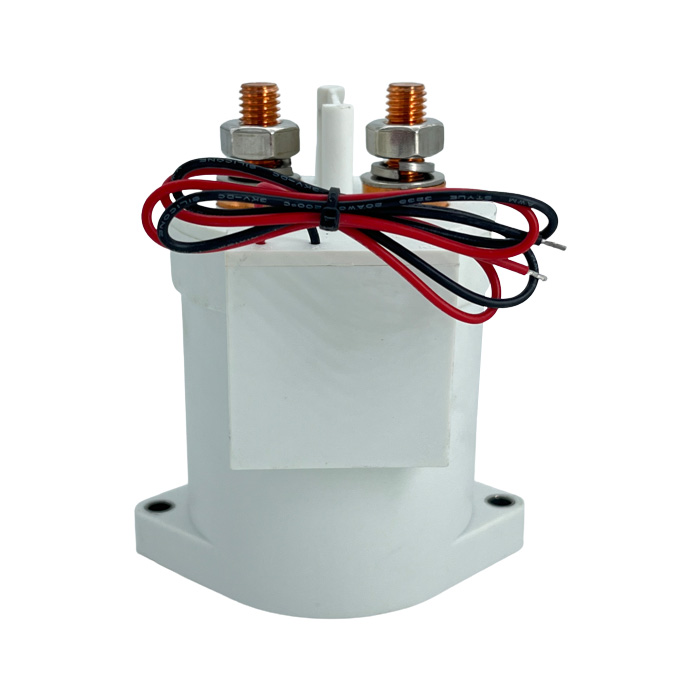

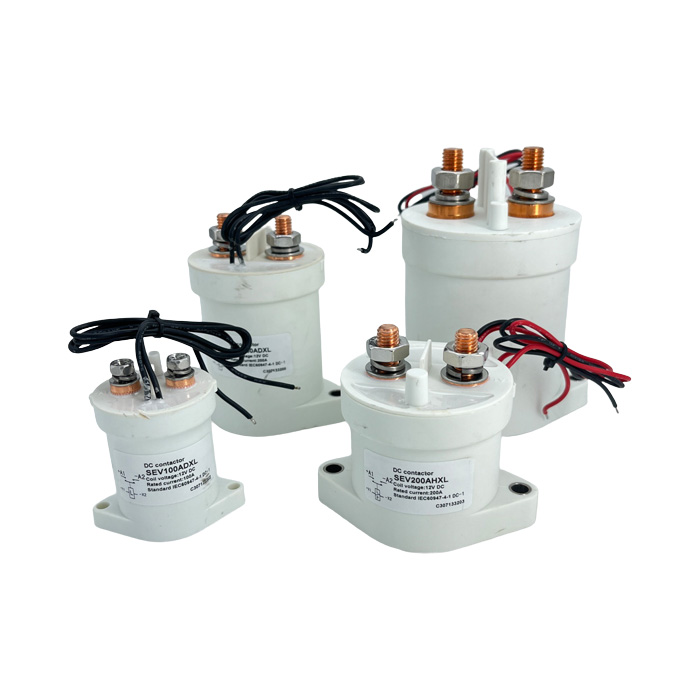

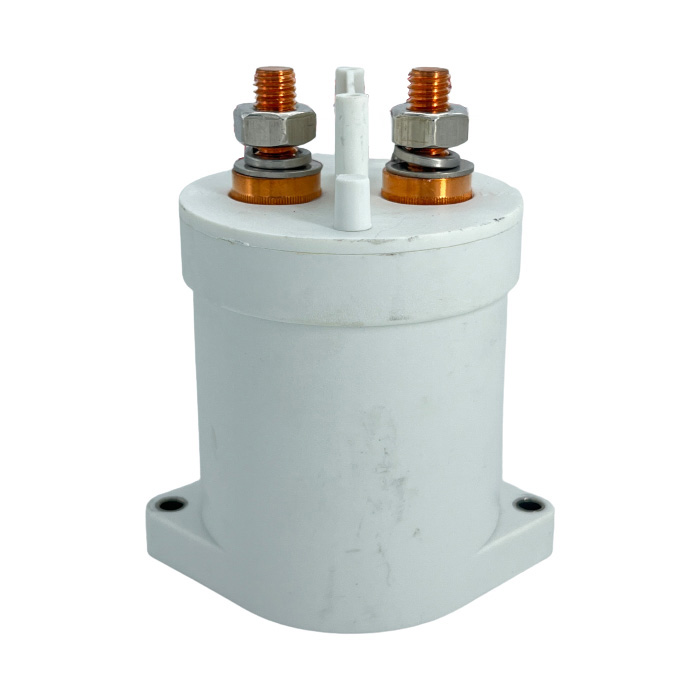

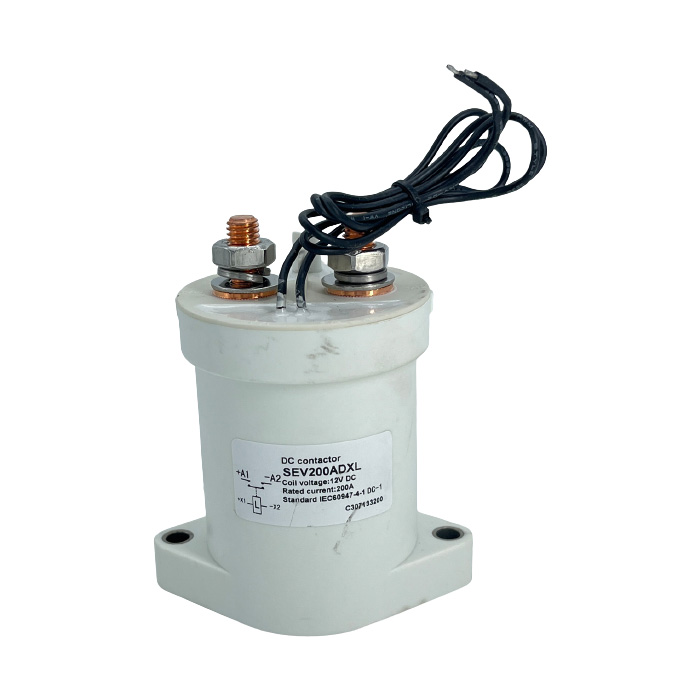

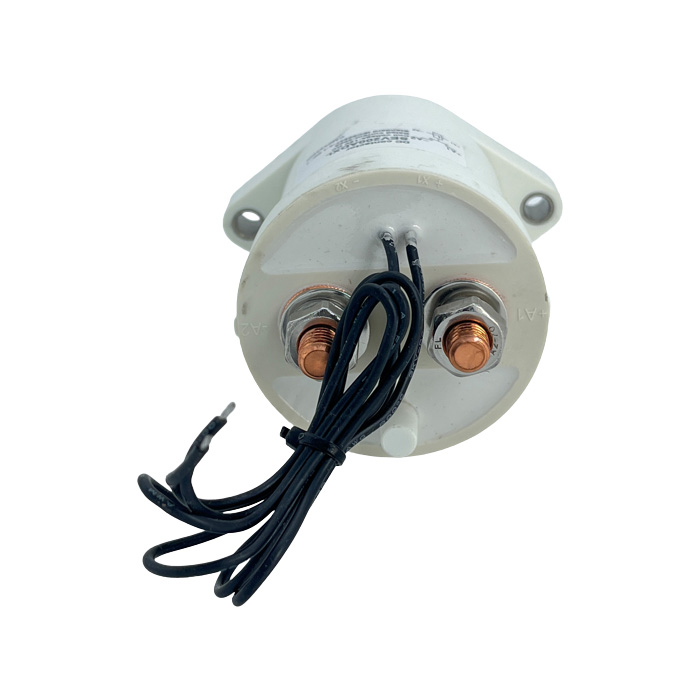

సౌర మరియు కమ్యూనికేషన్ వ్యవస్థ కోసం హై వోల్టేజ్ DC కాంటాక్టర్ రిలేస్

సంప్రదింపు రూపం

1 లేదు (SPST-NO) లేదా 1NC (SPST-NC)

కాయిల్ రేటెడ్ వోల్టేజ్ (DC V)

DC6V, 12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V, 150V, DC220V, AC220V ETC.

వోల్టేజ్ (DC V) ని సంప్రదించండి

5-1000 వి

కాంటాక్ట్ సర్క్యూట్ రేటెడ్ లోడ్ కరెంట్ (DC-1)

800 ఎ

100A కి పరిచయాల అంతటా సాధారణ వోల్టేజ్ డ్రాప్

≯80mv

(20 ± 5) వద్ద శీతలీకరణ పుల్-ఇన్ వోల్టేజ్

≯70%

(20 ± 5) వద్ద శీతలీకరణ డ్రాప్-అవుట్ వోల్టేజ్

≯35%, ≮5%

40 డిగ్రీల సెల్సియస్ కాయిల్ యొక్క వర్కింగ్ వోల్టేజ్ పరిధి

0.8-1.2US

డ్రాప్-అవుట్ సమయం (తెరవడానికి n/o పరిచయాలు)

80ms

పుల్-ఇన్ సమయం (మూసివేయడానికి n/o పరిచయాలు)

20 ఎం

గరిష్ట సంప్రదింపు బౌన్స్ సమయాన్ని కనెక్ట్ చేయండి

10ms

గరిష్ట సంప్రదింపు బౌన్స్ సమయాన్ని డిస్‌కనెక్ట్ చేయండి

7ms

ఇన్సులేషన్ నిరోధకత

100 మిమీ

నిరోధించడానికి విద్యుత్ బలం

50Hz/60Hz 2200vac 1minute

విలక్షణమైన తప్పు ప్రవాహాలు చీలిపోతాయి

48V DC వద్ద 1500A/5MS

కాయిల్ పవర్ (w)

ప్రారంభం: 30-60, ఉంచండి: 4-10

కాయిల్ (కె) యొక్క ఉష్ణోగ్రత పెరుగుదల

≤15

అవుట్గోయింగ్ టెర్మినల్ (కె) పై ఉష్ణోగ్రత పెరుగుదల

≤65

విద్యుత్ జీవితం

20000 సార్లు

యాంత్రిక జీవితం

300 వేల సార్లు

పని స్పెసిఫికేషన్

నిరంతర

సంప్రదింపు పదార్థం

మిశ్రమం

Inrush సమయం (గరిష్టంగా)

130ms

గరిష్ట స్విచింగ్ కరెంట్

3000A 320VDC 1 1 సార్లు కంటే ఎక్కువ

గరిష్ట మార్పిడి శక్తి

1000 కిలోవాట్

టెర్మినల్ రకాన్ని లోడ్ చేయండి

M10 రోజ్

కాయిల్ టెర్మినల్ రకం

0.3 చదరపు సిలికాన్ వైర్, 390 మిమీ పొడవు

సహాయక సంప్రదింపు రేటెడ్ లోడ్ (ఎంచుకోండి)

3a/30vdc

టెస్టింగ్ ఆర్గనైజేషన్ సర్టిఫికేషన్

CE, FCC, ROHS
